รายละเอียดสินค้า:
การชำระเงิน:
|
Structer: | วาล์วผีเสื้อ | ใบสมัคร: | น้ำเสีย, |
---|---|---|---|
ขนาด: | DN50 ~ DN3000 | ความดัน: | PN10 |
มาตรฐาน: | DIN / BS / AWWA / JIS | อุณหภูมิ: | -20 ~ 120 องศาเซลเซียส |
ร่างกาย: | เหล็กหล่อ / เหล็กดัด / สแตนเลส | Disc / ลิ่ม: | เหล็กดัด / เหล็กกล้าไร้สนิม / SS304 / SS316 |
แสงสูง: | วาล์วผีเสื้อเหล็กดัด,วาล์วผีเสื้อน้ำ |
Worm Gear Wafer วาล์วผีเสื้อประสิทธิภาพสูงที่ใช้ในทางเคมี
เวิร์มเกียร์วาล์วผีเสื้อ Wafer, ใช้ในเคมี / ปิโตรเคมี Processing, อาหารและเครื่องดื่ม ฯลฯ ,
เวเฟอร์วาล์วผีเสื้อนำวัสดุที่แตกต่างกันแหวนตราประทับที่แตกต่างกันเหมาะสำหรับสื่อที่แตกต่างกัน อย่างกว้างขวาง
ใช้ในการแปรรูปเคมีภัณฑ์ / ปิโตรเคมีอาหารและเครื่องดื่มพลังงานและสาธารณูปโภคเยื่อและกระดาษ ฯลฯ
คุณสมบัติหลักและคุณประโยชน์
น้ำหนักเบาทนต่อการสึกหรอได้ดีโครงสร้างขนาดกะทัดรัดความต้านทานการไหลต่ำ
ง่ายต่อการติดตั้งและบำรุงรักษา
วัสดุชิ้นส่วน | |||||||||
NO | PART NAME | วัสดุ | |||||||
1 | ร่างกาย | WCB, เหล็กหล่อ | |||||||
2 | จาน | WCB, เหล็กหล่อ, SS304 | |||||||
3 | เพลา | 2Cr13, SS304, SS316 | |||||||
4 | วงแหวนซีล | EPDM / NBR | |||||||
5 | Paking | โอริง |
ข้อกำหนดทางเทคนิค | |||||||
ความดันปกติ: 1.0 ~ 1.6MPa | |||||||
DN: 40 ~ 1000mm | |||||||
ปานกลาง: น้ำน้ำมันและก๊าซ | |||||||
อุณหภูมิในการทำงาน: ≤ 120 ℃ | |||||||
มาตรฐานการออกแบบ: BS5163 | |||||||
มาตรฐานแปลน: BS EN 1092 | |||||||
มีมาตรฐานอื่น ๆ ตามคำขอ |

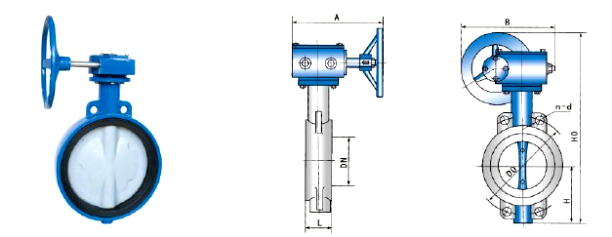

DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 | 102 |
H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 |
โฮ | 306 | 321 | 346 | 387 | 411 | 447 | 572 | 646 | 738 | 761 | 877 |
180 | 180 | 180 | 180 | 180 | 270 | 270 | 270 | 380 | 380 | 450 | |
B | 200 | 200 | 200 | 200 | 200 | 280 | 280 | 280 | 420 | 420 | 470 |
D0 (1.0MPa) | 110 | 130 | 150 | 170 | 200 | 225 | 295 | 350 | 400 | 445 | 495 |
Nd (1.0MPa) | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 12-18 | 12-22 | 12-22 | 16-22 |
D0 (1.6MPa) | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 410 | 460 | 515 |
Nd (1.6MPa) | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 8-22 | 12-22 | 12-22 | 16-22 | 16-22 |
ข้อมูลจำเพาะ:
วาล์วผีเสื้อ Wafer
1. ตัวถังเหล็กเสริมและที่นั่ง WPDM
2. แรงบิดที่เล็กลงและการปิดผนึกที่ดีขึ้น
ขนาด: DN50 - 3000
อุณหภูมิ: -15 ℃ - 150 ℃
ความดัน: 1.0MPa / 1.6MPa
วัสดุ
วัสดุของร่างกาย: เหล็กดัด (GGG40, GGG50) เหล็กหล่อ (GG25), สแตนเลส
วัสดุของแผ่นดิสก์: สแตนเลส นิกเกิลชุบ, เหล็กดัด, พลาสติกเหล็กดัดอ่อน,
Titanium Steel, Copper Alloy เป็นต้น
วัสดุของที่นั่ง: โมโนเมอร์เอทิลีน - โพรพิลีน - ดีเทล (EPDM), Polytetrafluoroethylene (PTFE),
ยางไนไตรล์ (NBR), คลอโรพรีน, คลอโรซัลโฟเนตโพลิเอททีลีน (Hypalon)
ซิลิคอน, Fluoroelastomer (VITON), Caoutchouc เป็นต้น
วัสดุต้นกำเนิด: สแตนเลส เหล็กกล้าคาร์บอน 2Cr13
วาล์วผีเสื้อเป็นประเภทของอุปกรณ์ควบคุมการไหลโดยปกติจะใช้เพื่อควบคุมของเหลวที่ไหลผ่านส่วนของท่อ
วาล์วมีความคล้ายคลึงในการทำงานกับบอลวาล์ว แผ่นกลมแบนอยู่ในตำแหน่งกลางท่อ
แผ่นมีก้านผ่านมันเชื่อมต่อกับ actuator ที่ด้านนอกของวาล์ว การหมุนตัวกระตุ้นจะเปลี่ยน
แผ่นขนานหรือตั้งฉากกับการไหล ซึ่งแตกต่างจากวาล์วบอล, แผ่นอยู่เสมอในการไหล,
ดังนั้นแรงดันตกเสมอในกระแสโดยไม่คำนึงถึงตำแหน่งวาล์ว
Wafer Rubber Seated Butterfly Valves
DN | PN | ขนาดการเชื่อมต่อ (มม.) | |||
L | D | D1 | Zφd | ||
40 | 1.0 / 1.6 | 43 | 145 | 110 | 4-18 |
50 | 43 | 165 | 125 | 4-18 | |
65 | 46 | 185 | 145 | 4-18 | |
80 | 46 | 200 | 160 | 4-18 / 8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22 / 12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1.0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0.6 / 0.25 | 254 | 1400/1375 | 1340/1320 | 32-34 / 32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34 / 36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34 / 40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41 / 44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 | 48-48 / 48-30 |
